Опора в соответствии с ТР ТС (ГОСТ 32947-2014)

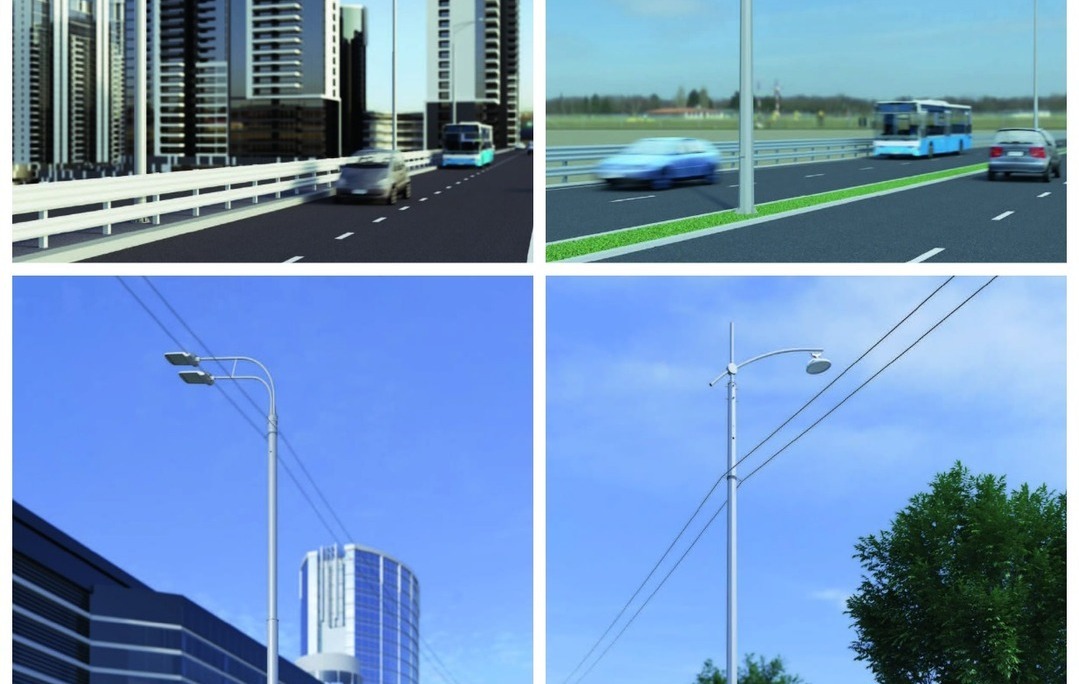

Наша компания предлагает большой ассортимент опор освещения, соответствующих Техническому регламенту Таможенного союза ТР ТС 014/2011.

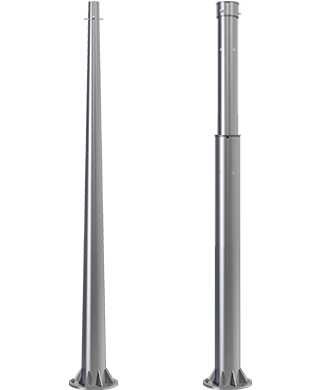

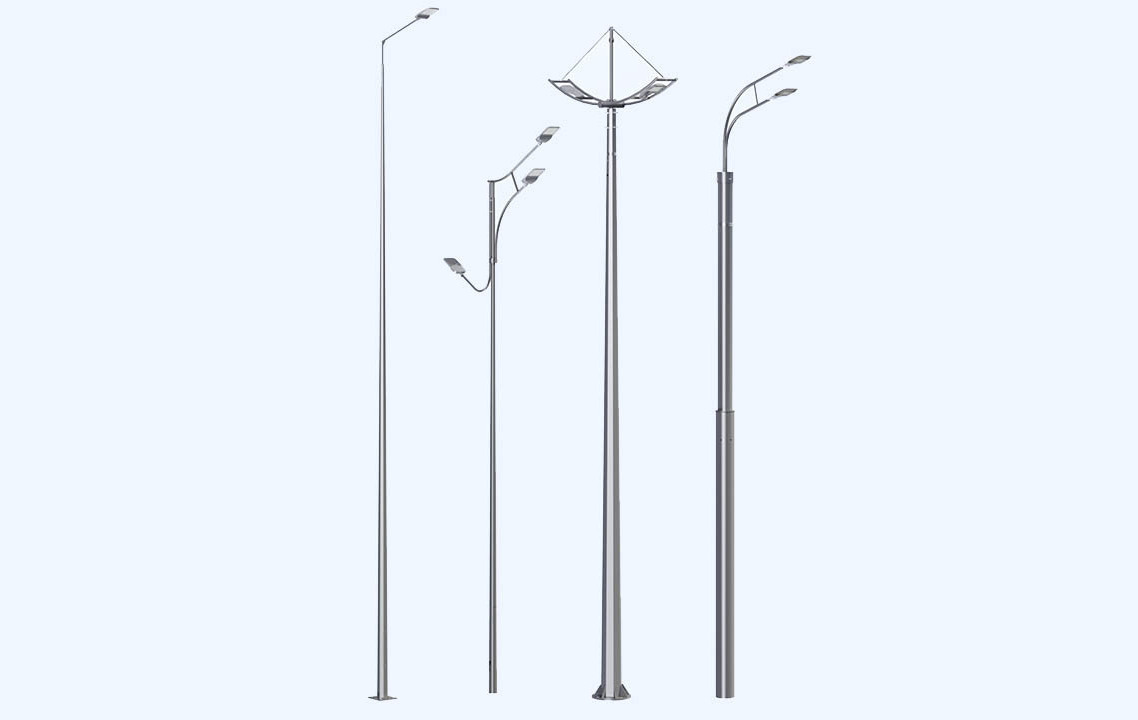

К заказу доступны как несиловые (около 20 модификаций), так и силовые (около 10 модификаций) опоры с различными типами установки, продольной и поперечной формами.

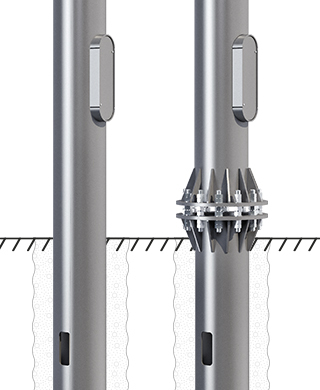

Воздушный или подземный подвод кабеля

Антикоррозийное покрытие - горячее цинкование

Покраска в любой цвет

Наименование	H	Исп/n	Dв	Dн	A	M
МНО-ФК-..-02-ц (НФК-..-02-ц)	4..12	ЛК/1	48..120	120…250	К200…450	200
МНО-ПК-../…-02-ц (НПК-../…-02-ц)	4/5..11/12,5	ЛК/1	48..120	120…250	–	200
МНО-ФГ-..-02-ц (НФГ-…-02-ц)	2…12	ГК/1	48…150	90…280	К 190…500	250
МНО-ПГ-../…-02-ц (НФК-../…-02-ц)	4/5..11/12,5	ГК/1	48…150	90…280	–	250
МНД-Ф-..-02-ц (НФ-…-02-ц)	2…18	Т/2	48…273	102..325	К 200..450; Д250..550	300
МНД-П-./...-02-ц (НП-…-02-ц)	2/1…16/18	Т/2	48…273	102..325	–	300
МНД-ФГ-..-02-ц (НФГ-…-02-ц)	10…23	ГК/2	48..150	200…350	К 300…500; Д300…500	300
МНД-ПГ-..-02-ц (НПГ-…-02-ц)	10/12..20/23	ГК/2	48..150	200…350	–	300
МНД-ФГ-..-02-ц (П-ФГ-…-..-ц)	4..12	ГК/2	48…120	120…250	К200…450	180
МНД-ФГ-…-02 МГФ..-М(..)-..-..-ц	10..22	ГК/2	150…300	350…600	Д400…800	600
МНД-ФГ-…-02 МГФ..СК(..)-..-..-ц	10..22	ГК/2	150…300	350…700	Д400…900	1 500
МНД-ФГ-…-02 МГФ..СР(..)-..-..-ц	10..22	ГК/2	150…300	350…700	Д400…900	2 500
МНТ-Ф-..-02-ц (НФ-…-02-ц)	4…30	Т/3	48…273	102..530	К 200..450; Д250..750	500
МНТ-П-./...-02-ц (НП-…-02-ц)	4/1…27/30	Т/3	48…273	102..530	–	500
МНТ-ФГ-..-02-ц (НФГ-…-02-ц)	15…30	ГК/3	120..200	250…400	Д350…600	500
МНТ-ПГ-..-02-ц (НПГ-…-02-ц)	15/17..27/30	ГК/3	60…150	200…350	–	500
МНТ-ФГ-..-02-ц (П-ФГ-…-..-ц)	10..20	ГК/3	60…150	120…500	К200…450; Д350…600	300
МНТ-ФГ-…-02 МГФ..-М(..)-..-..-ц	18..32	ГК/3	150…300	350…600	Д400…800	600
МНТ-ФГ-…-02 МГФ..СК(..)-..-..-ц	18..32	ГК/3	150…300	350…700	Д400…900	1 500
МНТ-ФГ-…-02 МГФ..СР(..)-..-..-ц	18..32	ГК/3	150…300	350…700	Д400…900	2 500
МНЧ-ФГ-..-02-ц (П-ФГ-…-..-ц)	18..25	ГК/4	100…150	350…600	Д450…7 600	350
МНЧ-ФГ-…-02 МГФ..-М(..)-..-..-ц	30..42	ГК/4	190…300	600…900	Д700…1 100	600
МНЧ-ФГ-…-02 МГФ..СК(..)-..-..-ц	30..42	ГК/4	190…300	600…1100	Д700…1 300	1 500
МНЧ-ФГ-…-02 МГФ..СР(..)-..-..-ц	30..42	ГК/4	220…300	600…1100	Д700…1 300	2 500

Примечания к параметрам:
H – диапазон высот над уровнем земли/общий, м
Исп/n - конструктивное исполнение ствола/число звеньев (ЛК – Листовая коническая; ГК – Гранёная коническая; Т – Трубная)
Dв – диаметр верха опоры, мм
Dн - диаметр низа опоры, мм
А - габаритный размер фланца (Д-диаметр; К- квадрат), мм
М – масса устанавливаемого оборудования, кг, не более

Наименование	P	H	Hобщ	Dв	Dн	A
МСО-ФГ-P-H-01(02)-Ц(Л, ЦЛ) (СФГ-P-H-01(02)-Ц(Л, ЦЛ))	2,5...50	5...12	–	60...400	100...800	200...1 000
МСД-ФГ-P-H-01(02)-Ц(Л, ЦЛ) (СФГ-P-H-01(02)-Ц(Л, ЦЛ))	2,5...50	12...22	–	100...500	250...1 000	350...1 200
МСТ-ФГ-P-H-01(02)-Ц(Л, ЦЛ) (СФГ-P-H-01(02)-Ц(Л, ЦЛ))	2,5...50	22...25	–	100...600	500...1 200	600...1 400
МСО-ПГ-P-H/Hобщ-01(02)-Ц(Л, ЦЛ) (СПГ-P-H/Hобщ-01(02)-Ц(Л, ЦЛ))	2,5...50	5...10	6...12	60...400	150...1 000	–
МСД-ПГ-P-H/Hобщ-01(02)-Ц(Л, ЦЛ) (СПГ-P-H/Hобщ-01(02)-Ц(Л, ЦЛ))	2,5...50	10...20	12...22	100...500	350...1 100	–
МСТ-ПГ-P-H/Hобщ-01(02)-Ц(Л, ЦЛ)	2,5...50	20...25	22...30	100...600	700...1 400	–
МСД-Ф-P-H-01(02)-Ц(Л, ЦЛ) (СФ-P-H-01(02)-Ц(Л, ЦЛ))	2,5...50	5...22	–	108...426	133...630	200...1 000
МСТ-Ф-P-H-01(02)-Ц(Л, ЦЛ) (СФ-P-H-01(02)-Ц(Л, ЦЛ))	2,5...50	8...25	–	133...426	159...630	300...1 000
МСД-П-P-H/Hобщ-01(02)-Ц(Л, ЦЛ) (СП-P-H/Hобщ-01(02)-Ц(Л, ЦЛ))	2,5...50	5...20	6...22	108...426	133...630	–
МСТ-П-P-H/Hобщ-01(02)-Ц(Л, ЦЛ) (СП-P-H/Hобщ-01(02)-Ц(Л, ЦЛ))	2,5...50	8...25	9...30	133...426	159...630	–

Опора в соответствии с ТР ТС

Особенности

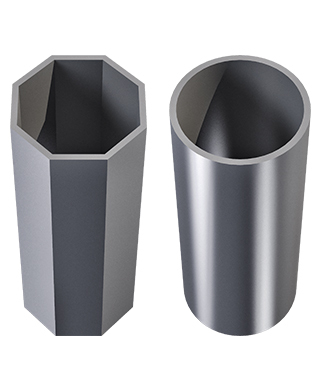

многогранные опоры могут называться гранеными

многогранные опоры могут быть только конической продольной формы, поэтому в условных обозначениях опор указание на конусность не вводится

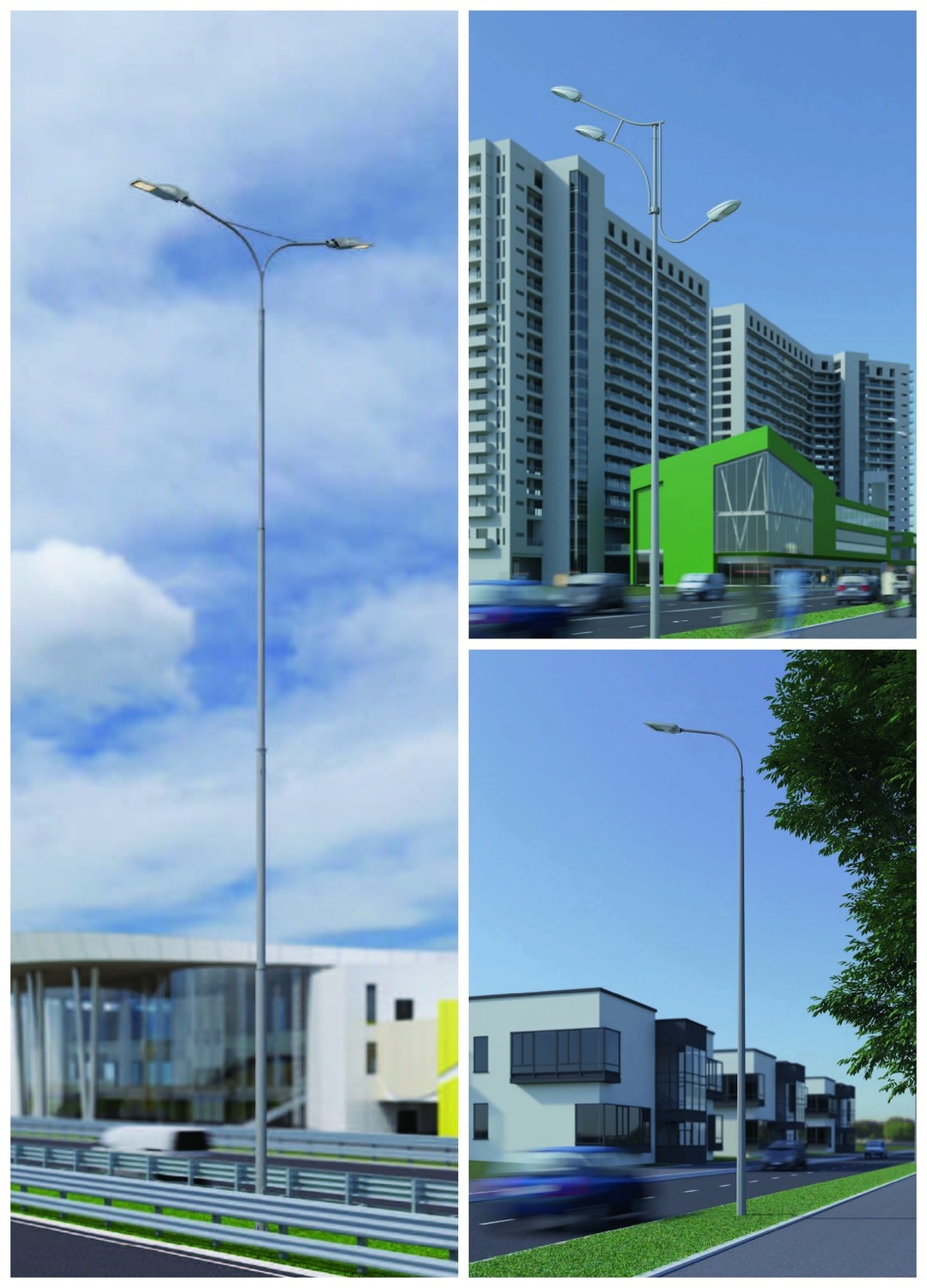

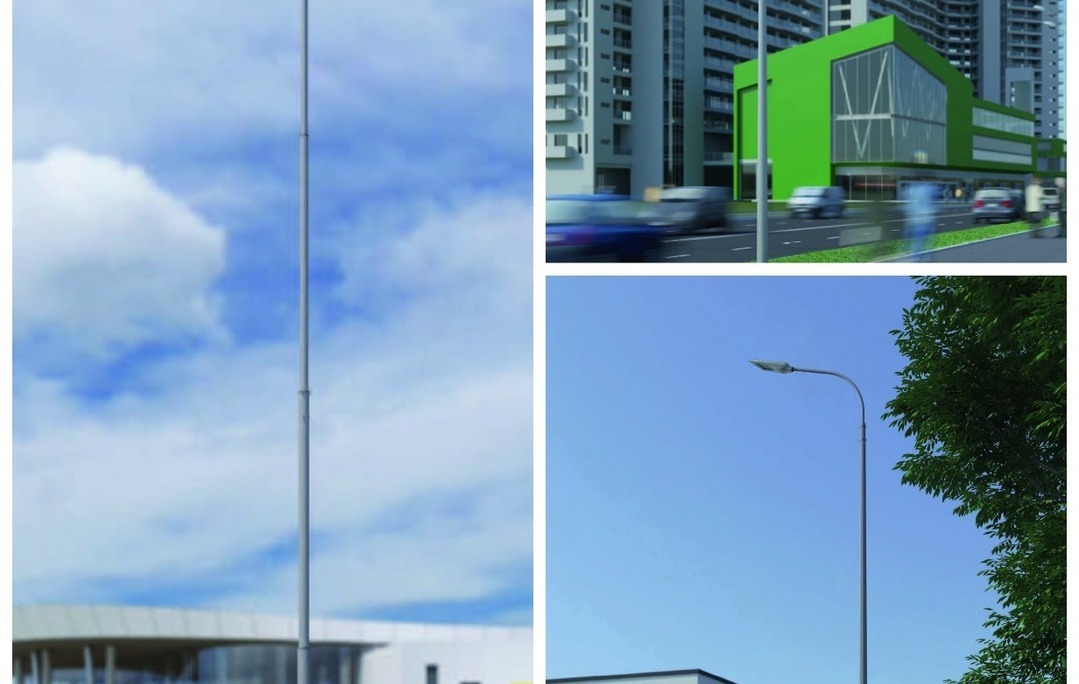

Несиловые опоры

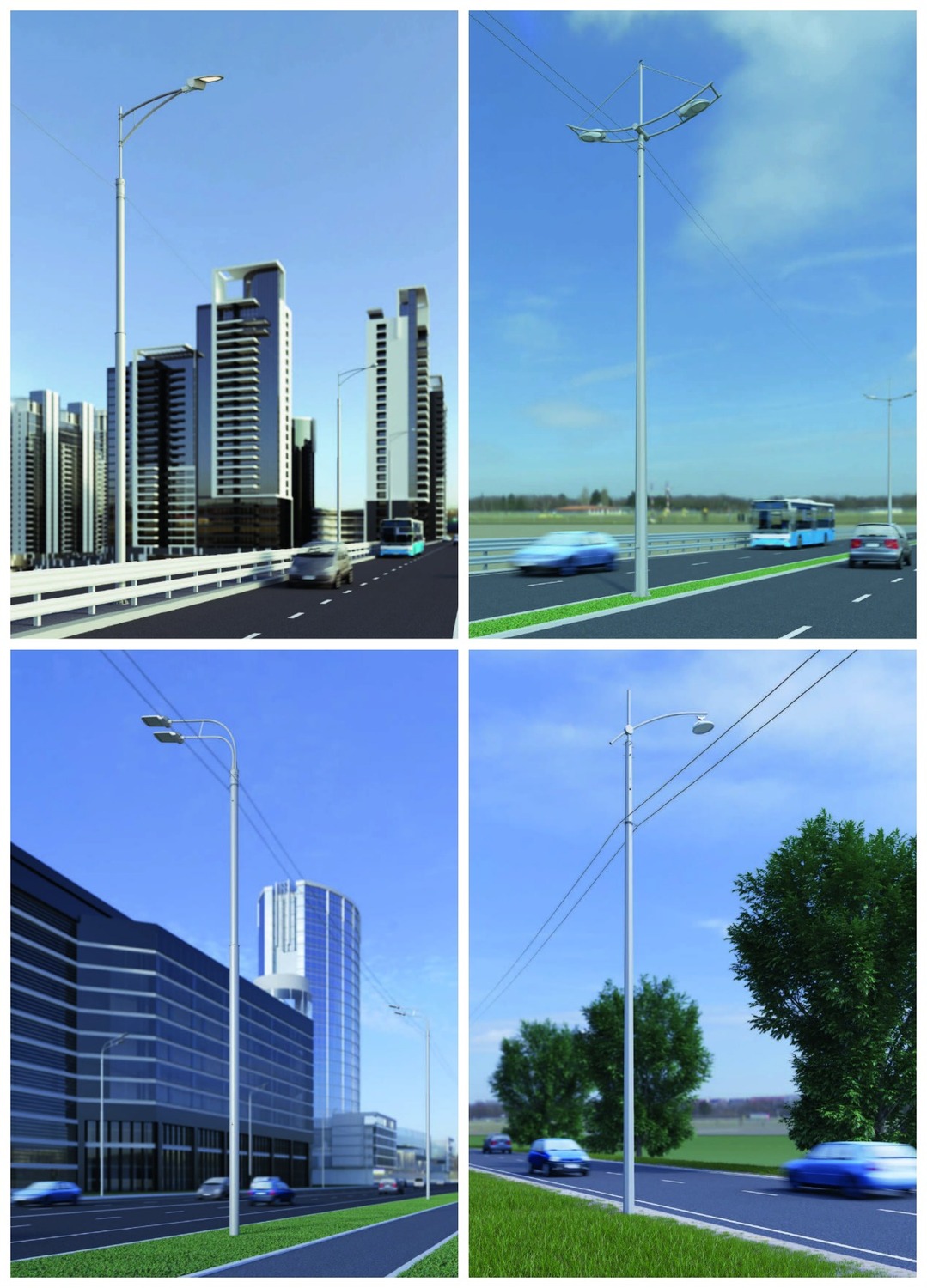

Силовые опоры по ГОСТ
