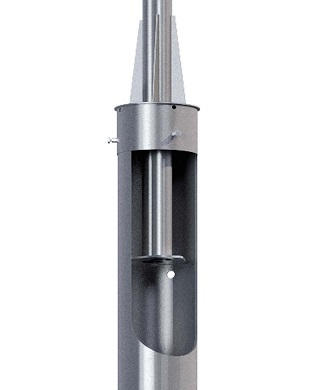

Крепление кронштейна
Кронштейн устанавливается внутрь опоры и фиксируется через резьбовые отверстия зажимными болтами (входят в комплект)
ЭКСКЛЮЗИВ
СТРОЙ
СТРОЙ

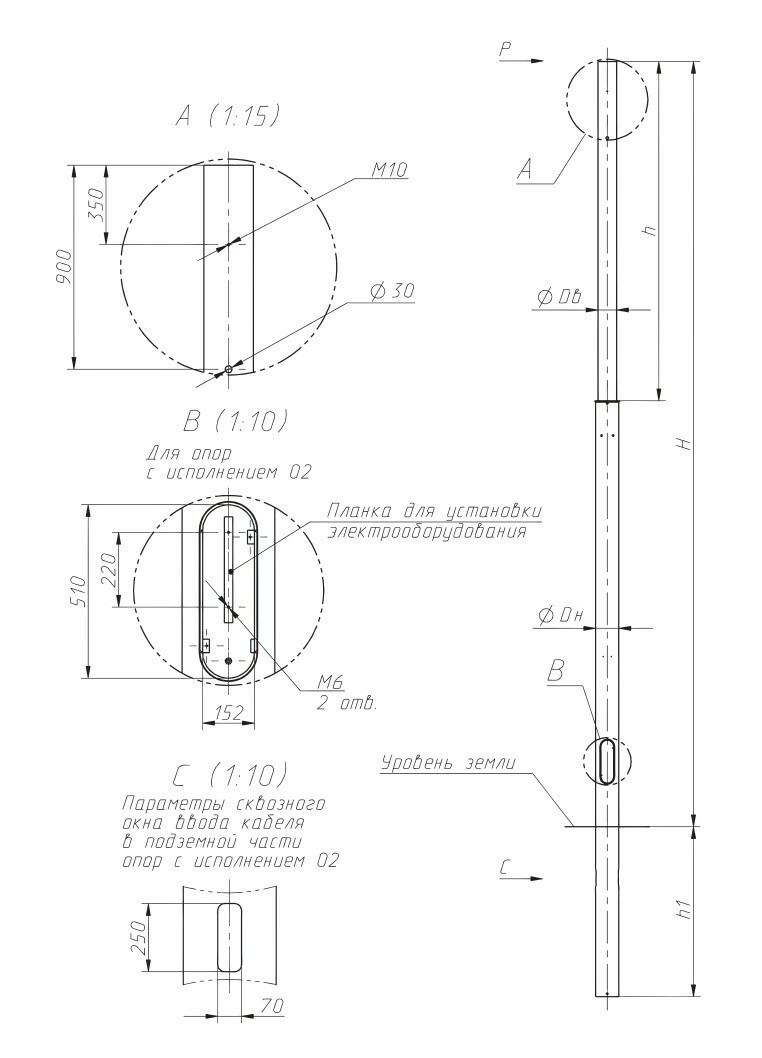

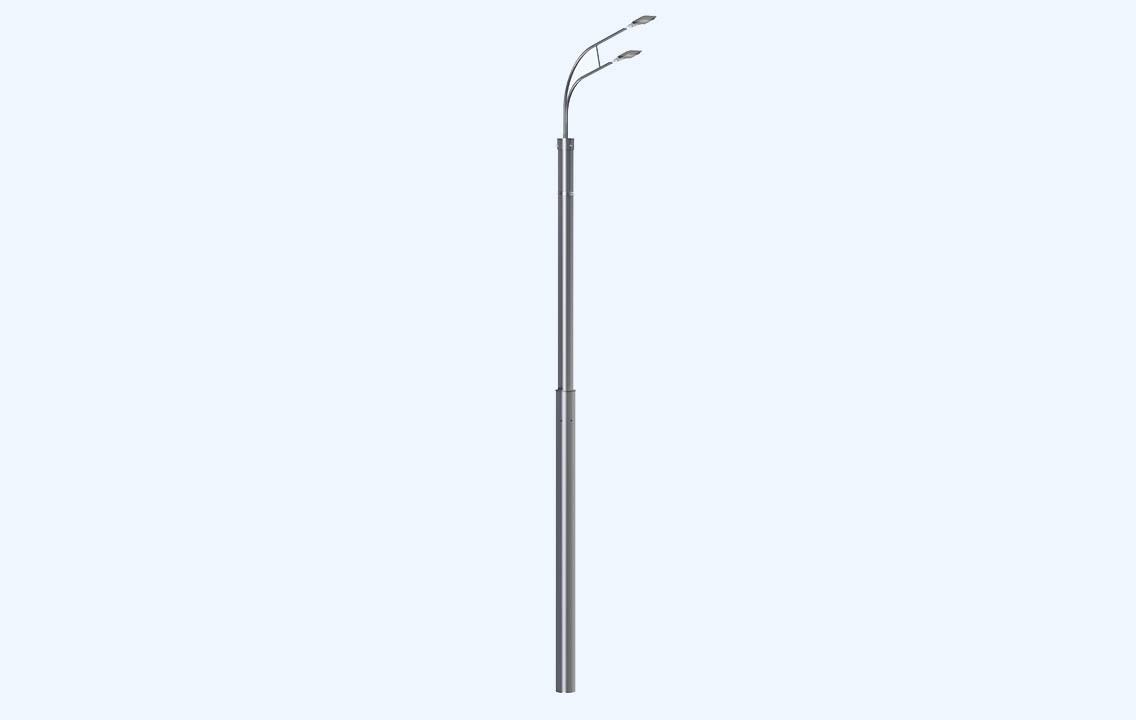

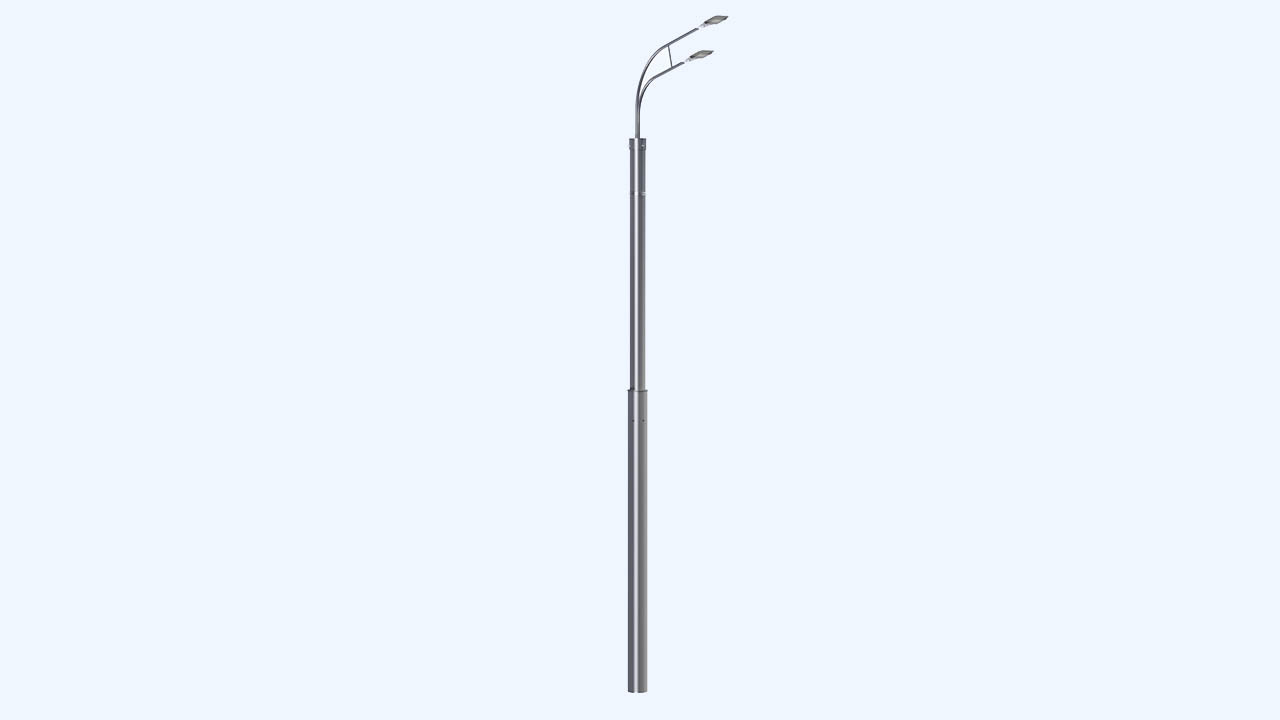

Опора силовая прямостоечная трубчатая (тип СП)
Применение опор данного типа возможно в районах, характеризующихся высокой ветровой активностью, промерзанием грунта и резкими перепадами температур. Установка трубчатых опор может также осуществляться в районах с высокими показателями влажности и большим количеством среднемесячных осадков.
Трубчатая конструкция опор рассчитана прежде всего на внешний подвод кабельной системы и подвес СИП.
Опора силовая прямостоечная трубчатая (тип СП)
Воздушный или подземный подвод кабеля
Антикоррозийное покрытие - горячее цинкование
Покраска в любой цвет
Высококачественный трубный прокат
Усиленное ревизионное окно
Особенности

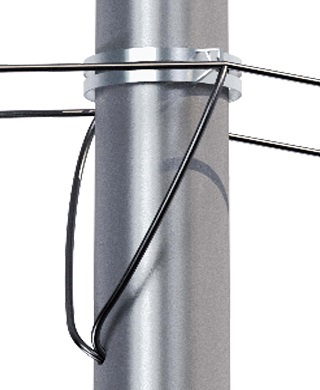

Подвес для СИП
Опора предназначена для подвеса СИП (самонесущий изолированный провод). Арматура для крепления кабеля СИП поставляется отдельно
Предусмотрено специальное отверстие для воздушного подвода питания, точка заземления выполняется на расстоянии 900–1 000 мм ниже верхнего обреза опоры
Возможна установка кронштейнов с большим количеством светильников, а также рекламных и иных конструкций

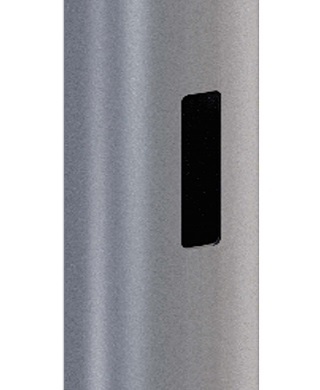

Окно для вывода кабеля
Возможен подвод кабелей через окно в подземной части опоры
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации
| Наименование | Масса, кг | Тип ПМ | Размер ПМ | P | H | h1 | h | Dh | Db | ПП | H1 |
| Опора СП-400-9,0/11,0-01-ц | 462 | Обечаечный | 2 | 400 | 9 | 2 | 4 | 219 | 168 | Воздушный | H1 9 |
| Опора СП-400-9,0/11,0-02-ц | 465 | Обечаечный | 2 | 400 | 9 | 2 | 4 | 219 | 168 | Подземный | H1 9 |
| Опора СП-700-9,0/11,0-01-ц | 590,1 | Обечаечный | 3 | 700 | 9 | 2 | 4 | 273 | 219 | Воздушный | H1 9 |
| Опора СП-700-9,0/11,0-02-ц | 593 | Обечаечный | 3 | 700 | 9 | 2 | 4 | 273 | 219 | Подземный | H1 9 |
