Анкерная закладная деталь фундамента (АЗДФ)

Анкерный закладной элемент служит для передачи нагрузок от устанавливаемой стальной конструкции (опоры, мачты и т.п.) на фундаментный блок, выполняемый из бетона
Стандартные условия эксплуатации:
Климатические районы – II4...II11 по ГОСТ 16350
Ветровые районы – с I по VII по СП 20.13330.2011
Внешняя среда – слабоагрессивная (по степени агрессивного воздействия) по СНиП 2.03.11
Использование закладных элементов в климатических районах I4…II3 возможно, но должно быть проектно обосновано и согласовано с изготовителем

Шпильки изготавливаются из прутковой стали

Антикоррозийное покрытие - горячее цинкование

Покрытие цинком и хроматирование

icon - /uploads/s/x/b/y/xbyfhe0wvznj/img/full_covaxcTE.jpg

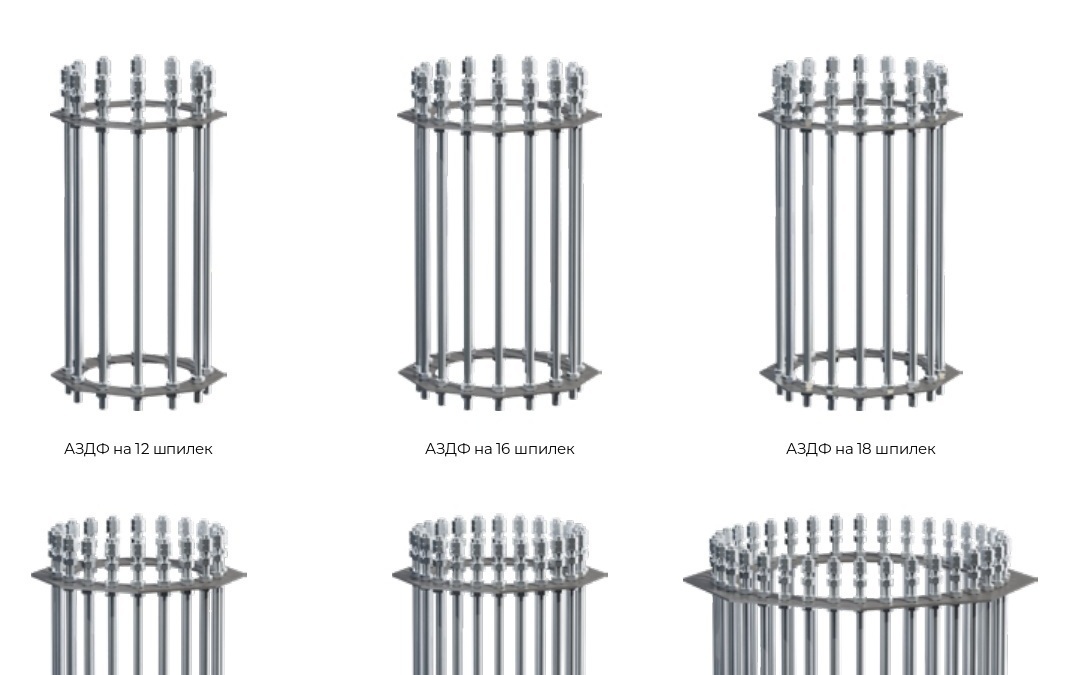

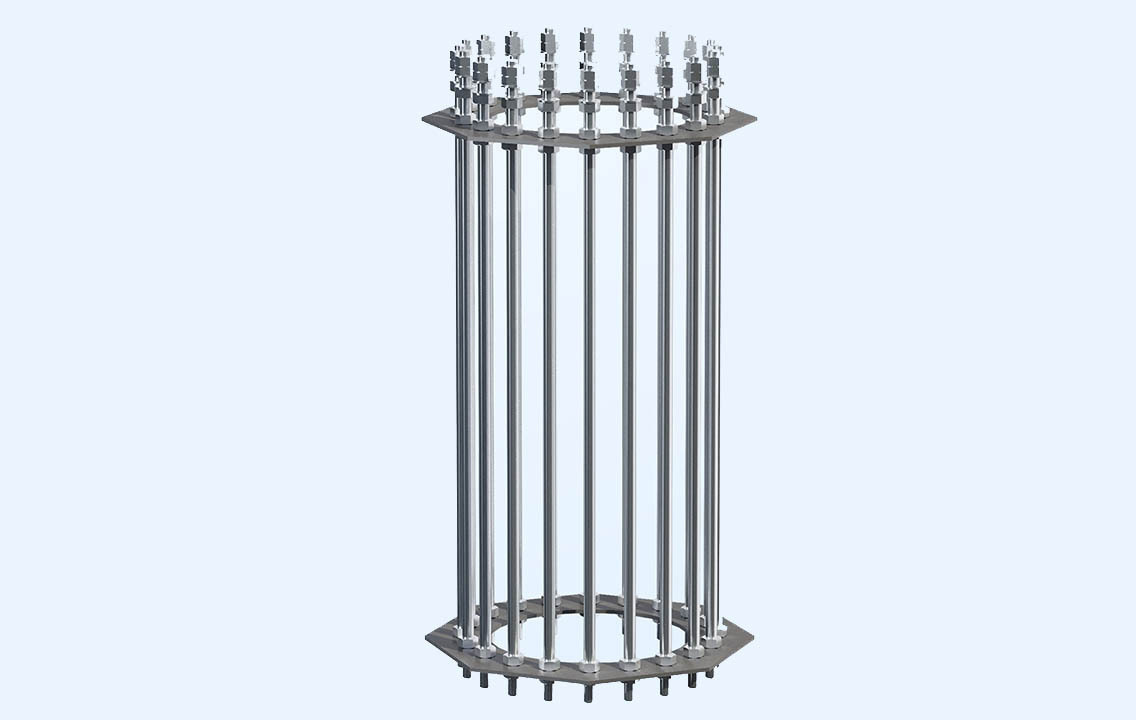

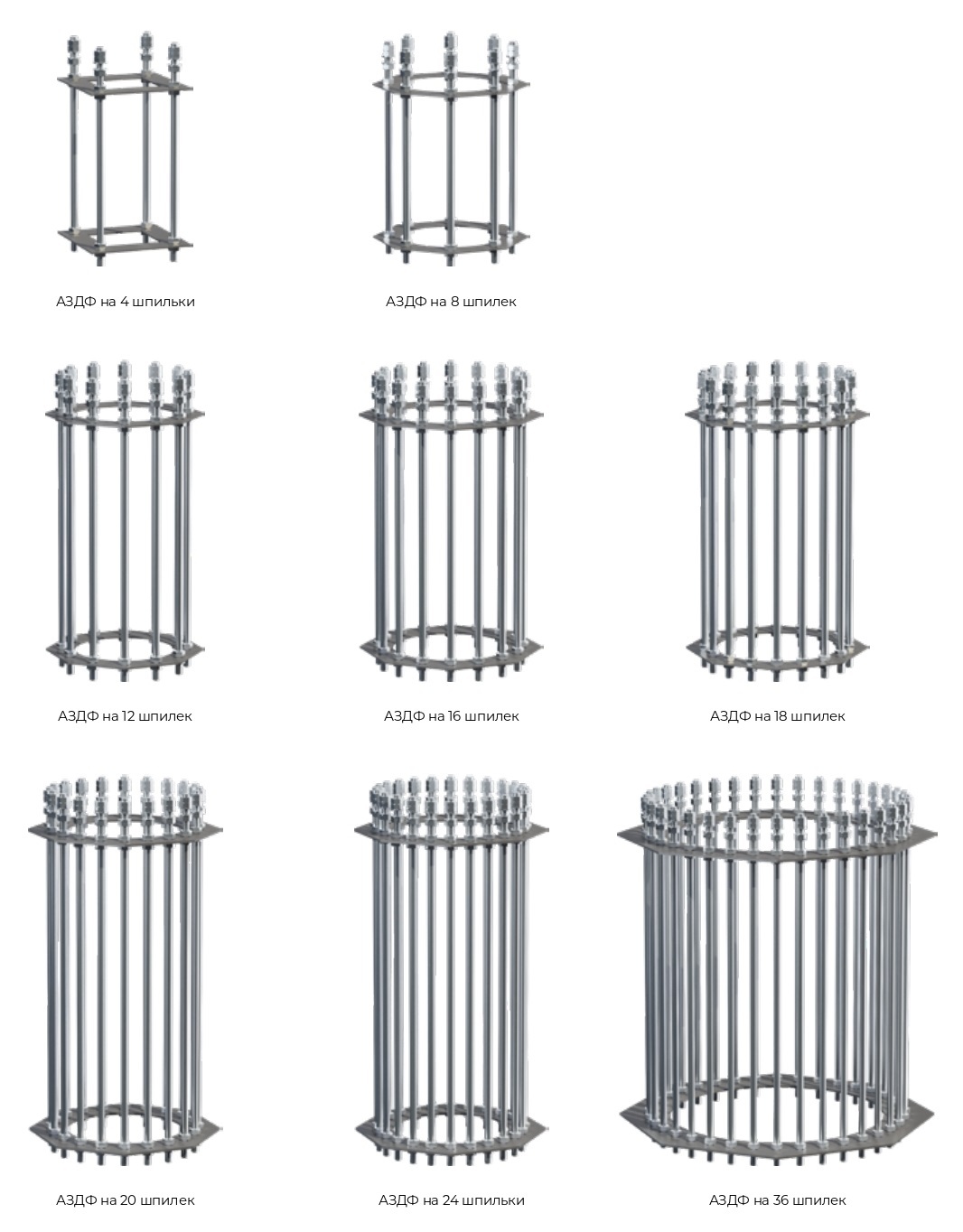

АЗДФ – это набор шпилек или анкерных болтов, фиксируемых параллельно друг другу при помощи вспомогательных фланцев (кондукторов), входящих в состав закладного элемента
Шпильки изготавливаются из прутковой стали, обеспечивающей требуемый класс прочности
Части АЗДФ, выступающие из фундамента, по умолчанию покрываются слоем цинка с последующим хроматированием методом электрохимического цинкования
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации

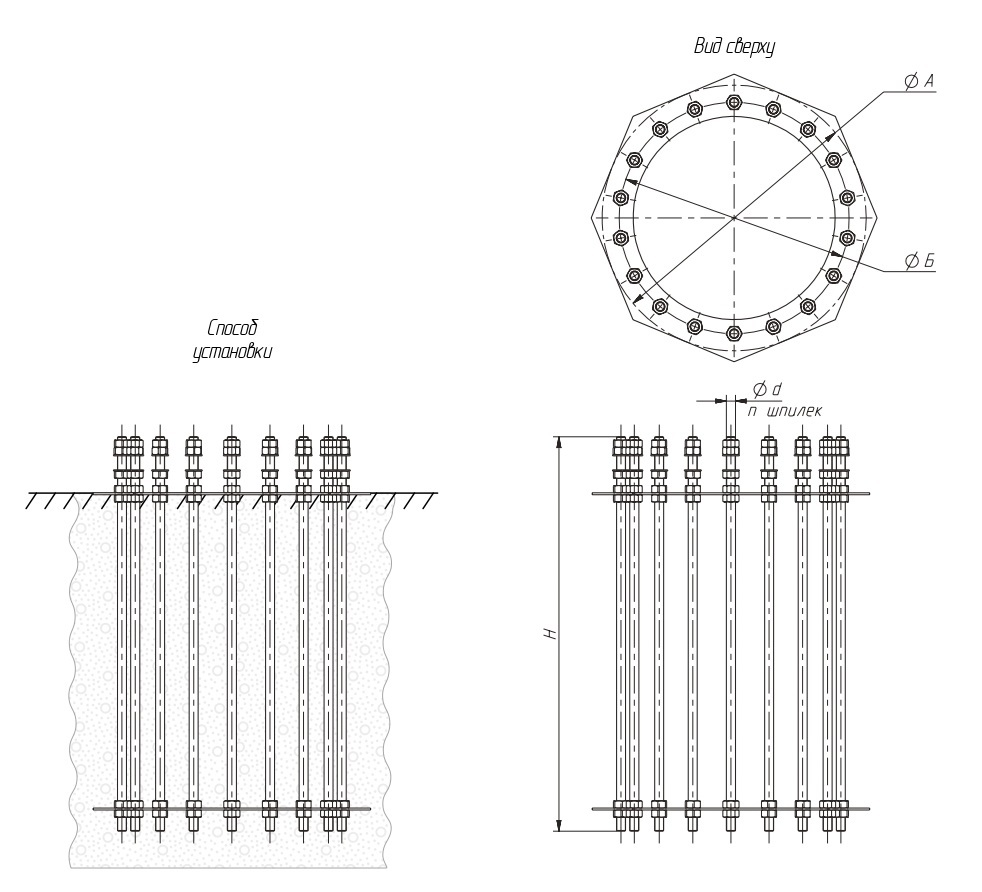

Наименование	Глобальный код	Масса не более, кг	H	d	n	А	Б
МГФ-16 ТАНС.33.001.000 (ЗА-30/8/Д540-0,94-хц)	OE-01371	66,0	0,94	М30	8	630	540
МГФ-20 ТАНС.33.002.000 (ЗА-30/12/Д540-0,94-хц)	OE-00932	94,0	0,94	М30	12	640	540
МГФ-25 ТАНС.33.003.000 (ЗА-30-/18/Д640-1,3-хц)	OE-01742	180,0	1,30	М30	18	740	640
МГФ-30 ТАНС.33.004.000 (ЗА-30/18/Д740-1,3-хц)	OE-00931	184,0	1,30	М30	18	850	740
МГФ-35 ТАНС.33.005.000 (ЗА-30/18/Д780-1,3-хц)	OE-01370	185,0	1,30	М30	18	880	780
